设计加工多波长显微共焦拉曼模块，与各商业化光谱仪组成显微共焦拉曼光谱仪和显微共焦光致发光光谱仪。



激光波长配置：

    显微模块内部可固定两个小型激光器，例如氦氖激光器(1mW-17mW)和固态泵浦532nm或830nm激光器。

    可外光路引入多路激光器。



低波数测试极限：

    选择合适拉曼滤光片，保证特定激光波长拉曼测试低至30cm-1。



偏振拉曼测试：

    提供偏振光学元件（Lamda/2,Lamda/4）支架，可旋转激光的偏振方向和旋转测定固定偏振方向拉曼信号。



不同波长激光切换：

    提供调节方便的插拔式拉曼滤光片支架，实现在很短时间内不同波长激光方便切换。



显微镜参数：

    提供开放式显微镜模块，支持大样品空间和二维扫描平台放置。实现样品固定时上下移动物镜来聚焦，方便低温光谱测试。



信号耦合输出：

    可提供直接光谱仪耦合或通过光纤与带光纤入口的光谱仪耦合。前者耦合效率高，后者与光谱仪耦合方便，可在多个不同光谱仪之间任意切换。

    模块可提供4路光谱信号输出，可实现与一个光谱仪直接耦合，同时与其他光谱仪的光纤耦合输出。



紫外和深紫外选项：

    可设计显微共焦模块，工作在紫外和深紫外波段，实现紫外拉曼和紫外荧光光谱测试。

    可实现266nm或325nm激发下高透过率紫外光谱测试。



暗场显微镜选项:

    可实现暗场显微镜和明场显微镜同时工作，实现同一样品点下暗场散射光谱测试和明场拉曼光谱测试。



总特点：

    结构简单，操作方便，性价比非常高！

    可针对特定需要进行显微共焦光谱光路设计。

    可提供各种拉曼测试配件。



联系方式：

    谭平恒研究员

    http://raman.semi.cas.cn/lxwm_23331/lxwm_lxfs。

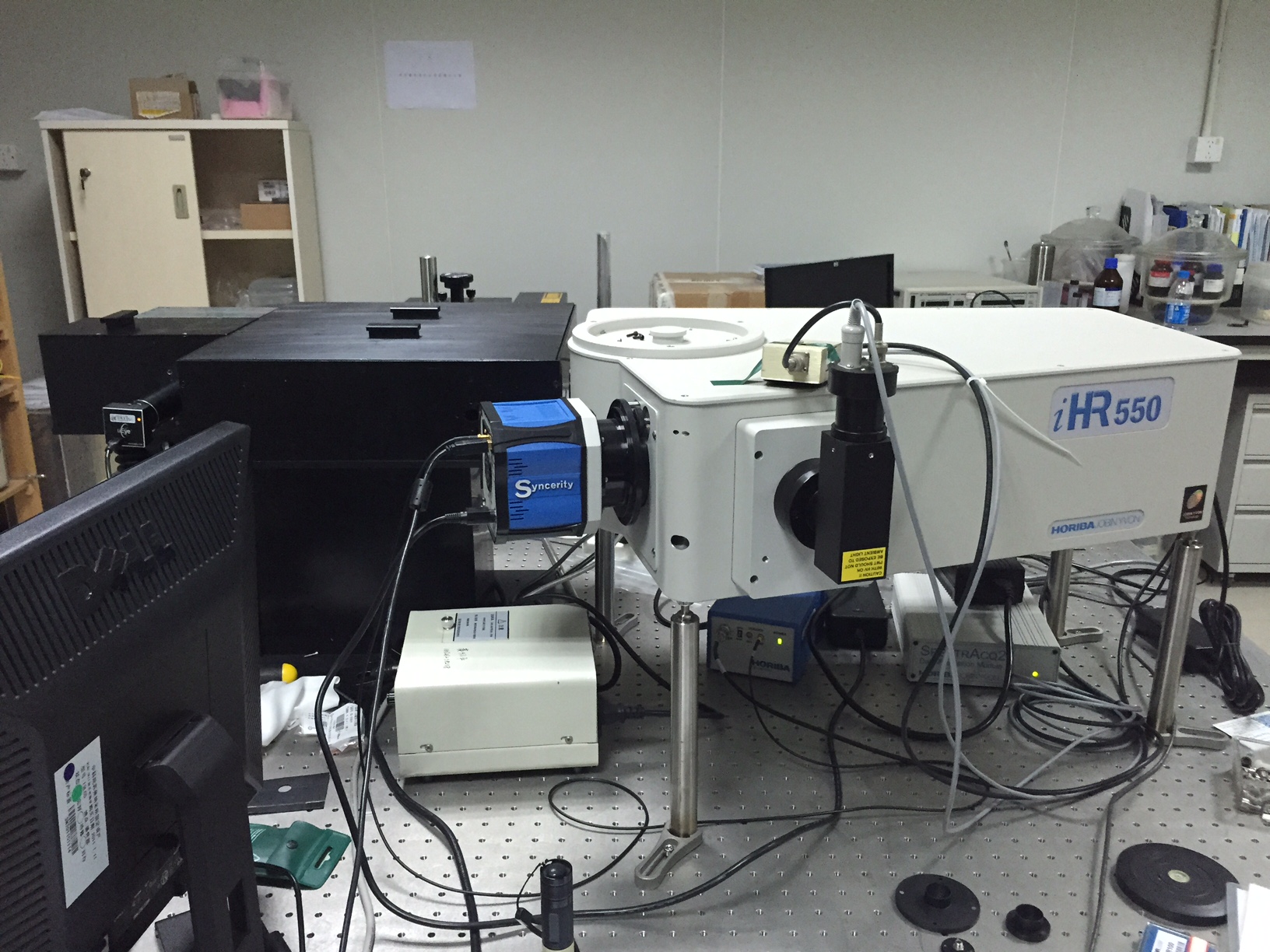

范例1：







范例2：





性能更高模块的不断更新设计：
